　　80m3石灰投加裝置交付項目是我司與包鋼集團旗下的子公司包鋼煤焦化工分公司合作的廢水深度處理改造項目，此石灰一體化加藥裝置驗收于2022年。

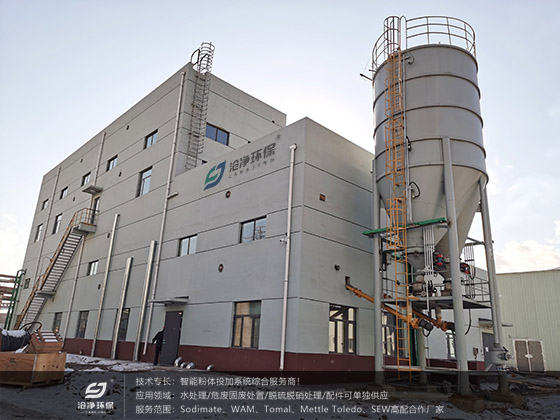

80m3包鋼酚氰廢水石灰投加裝置使用現場

　　項目背景

　　新增石灰投加裝置系統是在現有污水處理設施基礎上進行改造，但深度處理部分需要新建，占地面積約12000m2.本項目設備材料主要依靠汽車運輸，包鋼廠區公路系統完善，運輸條件良好。

　　包頭屬半干旱中溫帶大陸性季風氣候，氣溫適度。據《包頭市2011年國民經濟和社會發展統計公報》，全年平均氣溫為7.2℃，年平均風速1.2米/秒，年降水總量421.8毫米，年日照時數2882.2小時。

　　滿足此環境基礎條件下，石灰投加裝置需制備熟化好的5~8%Ca(OH)2溶液;藥劑規格：粉狀，純度>90%，200目?？晒┖蠓綇U水處理連續使用。

包鋼集團

　　石灰投加裝置主要技術參數

　　1、料倉

　　料倉為一密封式存儲粉石灰或純堿的容器，由倉體、進料管、除塵裝置、振動器(粉料板結清除)與除濕、內外爬梯、人孔等組成。

　　料倉容積80m3，料斗口徑與震動料斗配套;料倉需采用防腐處理，鋼材表面除銹等級Sa2.5，設備外表面涂防銹漆、防腐漆、銀色面漆各兩遍，其它應遵循SH3022《石油化工設備和管道涂料防腐蝕技術規范》;內部防腐參照GB50393-2008《鋼制石油儲罐防腐蝕工程技術規范》。

　　料倉底部增設人孔，人孔直徑不低于DN600，在物料結垢時，便于清理。

　　2、料倉除塵器

　　料倉除塵器安裝于倉頂，濾芯采用針刺氈濾料或尼龍。

　　3、安全閥

　　安全閥安裝于倉頂，安全壓力-20-500mmH2O。

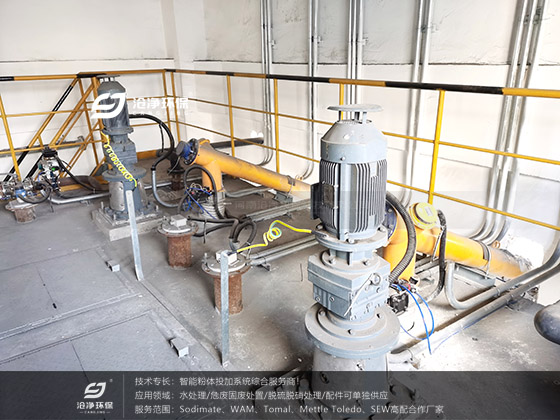

　　4、螺旋輸送機

　　輸送機外殼、螺旋輸送器為碳鋼。輸送精度3%，傾角23°)，不帶變頻。

　　5、控制柜

　　1)PLC控制系統主要要求：

　　控制系統PLC采用西門子;

　　控制系統與用戶的PLC系統通訊，通訊采用TCP/IP通訊協議，控制系統預留RJ45以太網通訊接口。應保證PLC可以采集所有的設備遠傳信號，并可以通過通訊方式實現系統遠程啟動、停機。

　　下裝所有程序后，處理器最少有50%的空閑內存;

　　系統應備用I/O點及模塊擴展能力，以便石灰溶藥攪拌系統及加藥泵接入PLC模塊;

　　所有狀態信號及控制命令應接至端子排，就地控制柜(箱)內應根據功能要求留有足夠的端子，并滿足石灰溶藥攪拌系統及加藥泵接入的要求。

　　賣方根據提供設備的性能要求及上述控制要求，投標時提出完整的電氣控制原理圖，接線圖和電氣元件配置一覽表。

　　2)電氣控制箱要求：

　　電氣控制柜(箱)防護等級不低于IP55,F2 ;電氣控制柜(箱)尺寸為常規標準尺寸;控制柜(箱)需有柜面銘牌及機柜標牌，買方提供統一的柜號;電氣控制柜(箱)進出線采用下進下出，配置足夠的電纜密封接頭。

　　3)PLC控制箱要求：

　　PLC控制柜(箱)防護等級不低于IP55;PLC控制柜(箱)尺寸為常規標準尺寸;PLC控制柜(箱)需有柜面銘牌及機柜標牌，買方提供統一的柜號;PLC控制柜(箱)進出線采用上進上出。

　　4)控制要求：

　　控制主要有三種控制方式：就地控制箱手動控制(HC)、控制系統軟手動控制(RC)和控制系統全自動控制(AC)。

　　5)控制系統設計要求：

　　本裝置控制系統設計應包含本裝置控制系統完整的設計，含控制原理圖，控制電纜敷設圖(含橋架線管)，控制電纜表，儀表位置圖等相應圖紙。提供相應的遠程通訊的監控點表及變量表。

　　6)設計分工及供貨范圍

　　賣方對供貨范圍來的成套電氣、控制柜、操作設備等負責供貨，并對系統的完整性進行負責;

　　賣方向買方提供UPS用電負荷需求、儀表用氣規格及負荷需求，分界點以接線端子為界;

　　賣方提供完整的控制及儀表系統文件;

　　買方有權對賣方提供的圖紙校審，賣方有義務滿足買方提出的要求;

　　賣方提供完備的系統中使用的儀表數據表文件、通訊地址一覽表(如有)，買方統一提供文件格式;

　　賣方提供供貨范圍內的相關控制、儀表系統文件;

　　賣方提供完整的低壓配電系統圖、電氣原理圖、接線圖和電氣元件一覽表;

　　賣方提出與所供貨控制系統相關的外系統信號及信號規格要求;

　　買方提供控制柜(箱)銘牌及機柜標牌格式及要求;

　　買方向成套設備提供用一路AC220V UPS控制電源

　　賣方保證所提供的電氣柜、控制柜(箱)進出線電纜下進下出，并配置足夠的不銹鋼電纜密封接頭。
